1、概述

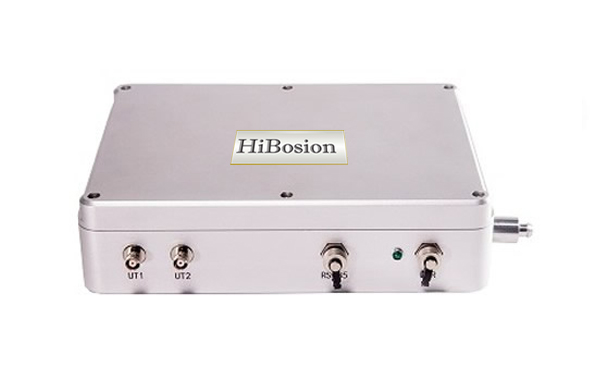

超聲應力測量模塊（USGNet）的設計目標是面向工業級在線或離線超聲應力或螺栓預緊力測量設備集成高性能專屬模塊。主要用于實現應力以及超聲螺栓預緊力信號收發及分析處理。USGNet還部署了TCP/IP協議棧和網絡接口，具備接入網絡能力，是遠程在線監測的“利器”。

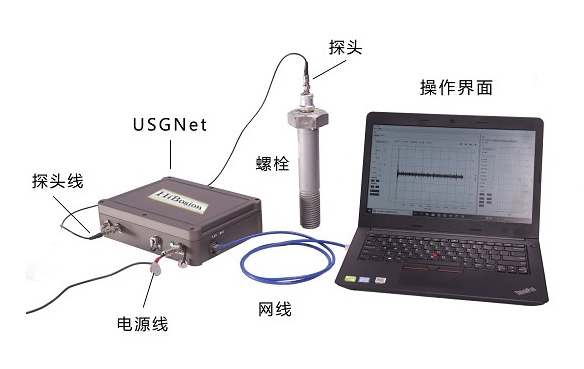

圖1.2  單通道監測示意圖

USGNet充分考慮了用戶集成的便捷性、二次開發周期和成本，在接口和多通道組合監測方面都做了極大的優化，用戶只需接入探頭線纜、編碼器線纜和網線，就可實現應力或螺栓預緊力的監測。

圖1.3 多通道監測原理示意圖

USGNet還提供了功能豐富的二次開發工具包，可自主開發應用軟件，展現個性化應力測量需求。圖1.2和圖1.3分別是單通道和多通道組合檢測連接示意圖。
USGNet具有較強的通用性，典型的應用領域包括：螺栓預緊力監測、管道應力監測、鋼結構橋梁及建筑應力監測等。

2、超聲法原理及優勢

超聲波能靈敏地反映被測件內部的信息，利用超聲可無損測定被測對象積聚的應力。USGNet具有以下優勢：
- 不對被測對象產生任何損傷；
- 可在線實時高速監測被測對象，適應系統集成實現自動化或半自動化應力檢測；
- 測量深度較大，近表面應力檢測深度2mm以內，工作應力檢測深度可達550mm；
- 可用于高精度測厚；
- 網絡接口，靈活的多通道自由組態擴展方式，可接入網絡實現遠程查看應力檢測結果；

3、產品特點

USGNet作為工業級通用超聲應力測量模塊，具有以下特點：

- 模塊化設計，具備快速集成能力，可大大縮小設備的開發和生產周期，低成本解決多通道監測需求
- 優良的抗干擾能力和可靠性，擁有出色的信噪比
- 豐富的二次開發包支持用戶自定義監測功能
- 殘余應力和載荷應力測量通用，具有良好的功能互換性
- 使用網絡接口，具有遠程在線監測、操控能力

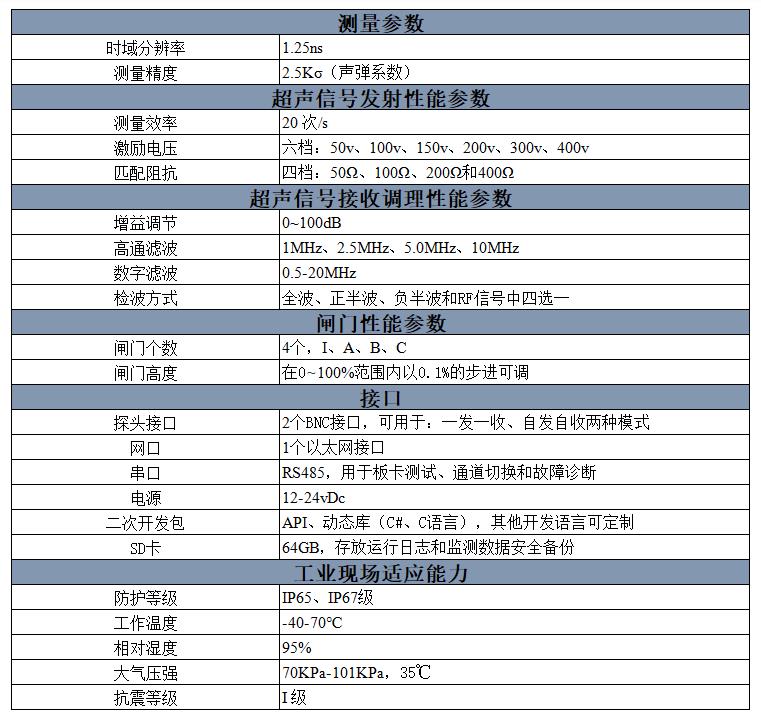

4、性能指標
