1 概述

在線螺栓預緊力測量模塊的設計目標是面向工業級在線或離線螺栓預緊力測量設備集成高性能專屬模塊。主要用于實現超聲螺栓預緊力信號收發及分析處理。USGNet還部署了TCP/IP協議棧和網絡接口，具備接入網絡能力，是遠程在線監測的“利器”。

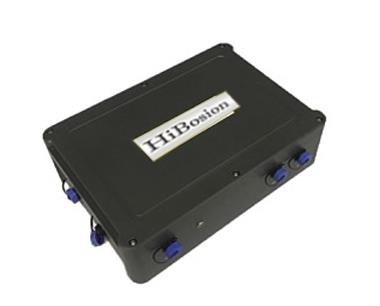

圖1.1USGNet照片

充分考慮了用戶集成的便捷性、二次開發周期和成本，在接口和多通道組合監測方面都做了極大的優化，用戶只需接入探頭線纜、編碼器線纜和網線，就可實現螺栓預緊力的監測。的組網較為靈活，可單體應用，也可局域組網或遠程組網進行多點監測。

還提供了功能豐富的二次開發工具包，可自主開發應用軟件，展現個性化應力測量需求。

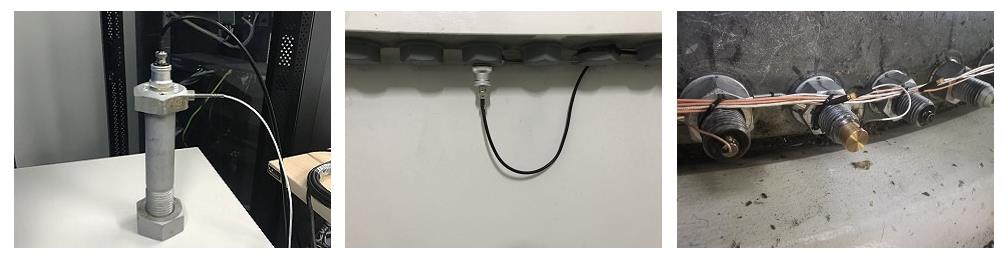

螺栓預緊力測量模塊應用場景包括：施工過程、定期巡檢及在役監測，檢測精度比較理想。

目前，系列針對內陸和海洋氣候兩種應用場景分別推出了防護等級為IP65和IP67的兩種型號。

2 超聲法優勢

利用超聲波測量螺栓應力具有以下優點：

超聲波是一種能在固體中傳播的機械波，所以利用超聲波檢測螺栓應力，不像光纖技術需要在螺栓上打孔，因此不影響螺栓的相關物理參數；
超聲穿透能力較強，可以檢測的螺栓規格較多，適應能力較強；

超聲換能器小巧，功率密度大，與螺栓連接簡單，可以方便的與螺栓集成設計為智能螺栓；

超聲波測量預緊力可以完全避開擰緊過程摩擦力引入的誤差影響

3 產品特點

USGNet作為工業級螺栓預緊力測量模塊，具有以下特點：

模塊化設計，具備快速集成能力，可大大縮小設備的開發和生產周期，低成本解決多通道監測需求；
優良的抗干擾能力和可靠性，擁有出色的信噪比；
豐富的二次開發包支持用戶自定義監測功能；
使用網絡接口，具有遠程在線監測、操控能力

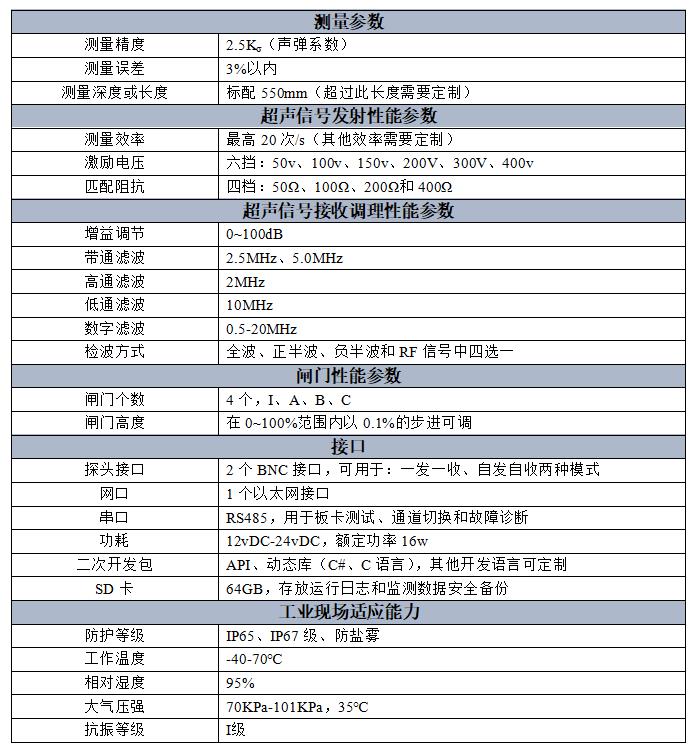

4 性能指標
