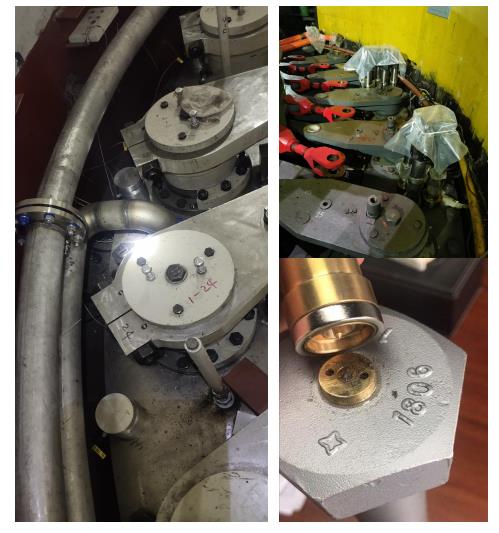

整個系統主要由：超聲應力主機、信號擴展器、電 力載波模塊、貼片超聲傳感器、磁吸觸頭、溫度傳感器、 開關電源（24vDC）、交流電源（220vAC）、網絡交換機、 局域網服務器、軟件系統、現場控制柜及各類線纜 。 其中：核心為主機，每個主機只有一個測量通道。為了 實現通道擴展和接線便利，引入信號擴展器，每個信號 擴展器包含了10路超聲傳感器接入通路和10路高精度溫 度采集通道。主機、通信號擴展器、OFC和開關電源安裝 在現場電控柜；局域網服務器布控在主控室，局域網服 務器上安裝軟件系統。在每個被測螺栓上安裝有貼片式 超聲傳感器。

監測結果

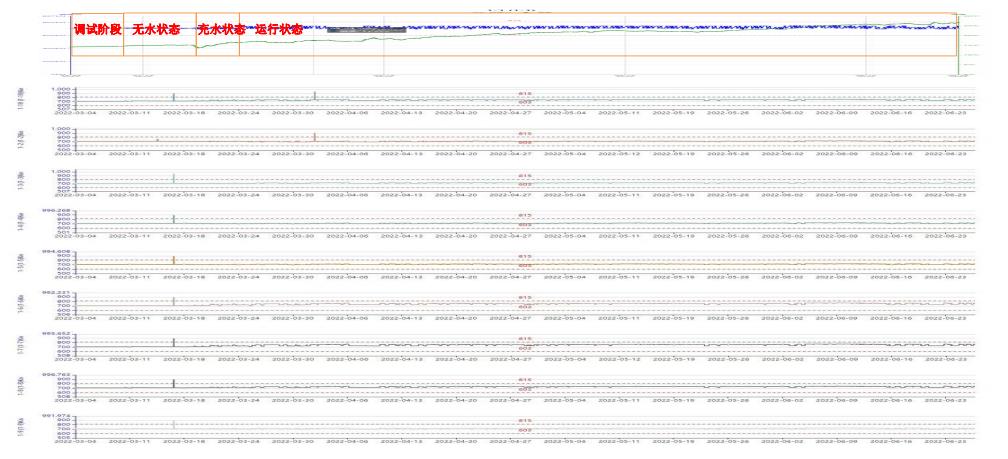

監測周期內水輪機從無水到充水，直至并網發電運行，整個過程頂蓋螺栓預緊力呈現遞增趨勢.數據完整和日志吻合。溫 度從16℃升至27℃，預緊力均值未發生明顯偏移，溫度補償合理有效。
